电子线(hook wire)普通指电器设备内部线,通电性主要是以弱电为主,跟强电范畴的电缆是不同概念的。

有如下3个系列标准:
UL标准【美国保险商实验所(Underwriter Laboratories Inc.)】
3C标准【中国强迫性产品认证(China Compulsory Certification)】
VDE标准【德国电气工程师协会(Verband Deutscher Elektrotechniker)】
我们目前比较常用的是UL标准,单位为AWG【American Wire Gauge 美国线规】
UL标准又是个大标准,没必要逐个去了解,我常常用到的有UL1007,UL1015电子线。
UL1007:
耐电压300V,耐温-10度~80度;导体运用单支或绞合32-16AWG镀锡或露铜;PVC(聚氯乙烯)绝缘,符合ROHS环保标准;绝缘厚度均匀、易裁线、易剥皮

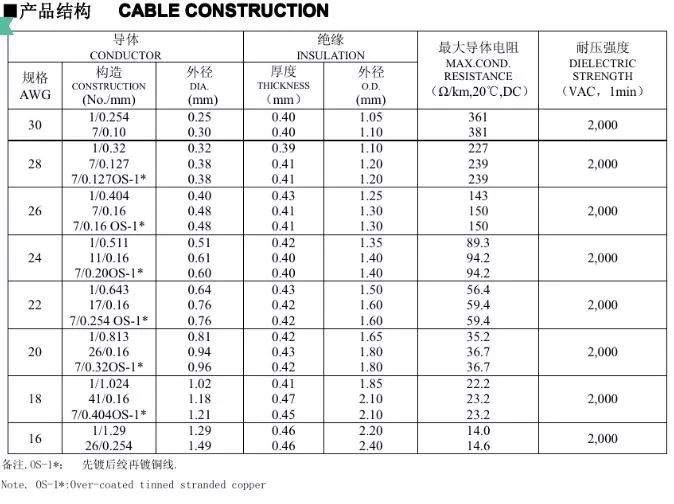

AWG:
AWG 的数值越大,标明线材拉制后的直径越小。

UL1015:
耐电压600V,耐温-20度~105度;导体运用单支或绞合28-10AWG镀锡或露铜;PVC(聚氯乙烯)绝缘,符合ROHS环保标准;绝缘厚度均匀、易裁线、易剥皮。
留意:同一线号,UL1015与UL1007的导体截面积、线数、线径、阻值是一样的,不同的外皮的规格。

电流压力:
百度上面的核算方法有很多种,下面罗列几种:
截面积核算方法:
普通铜导线的安全载流量为5~8A/mm²,铝导线的安全载流量为3~5A/mm²。
应用铜导线的安全载流量的引荐值5~8A/mm²,核算出所选取铜导线截面积S的上下范围:
S=[ I /(5~8)]
=0.125 I ~0.2 I(mm²)
S-----铜导线截面积(mm²)
I-----负载电流(A)
举例:AWG28,导体单股直径为0.32mm,那么其截面积为(0.32/2)X(0.32/2)XPI=0.0804mm²
那么安全载流量区间为:0.402A~0.6432A

下面这种方法不知来历:

根据上面两条公式,同样举例AWG28:
成果:正常电流为0.318A;最大电流为0.362A。
此处发现两种方法核算成果差异仍是蛮大的。
下图是根据此方法核算出来的:

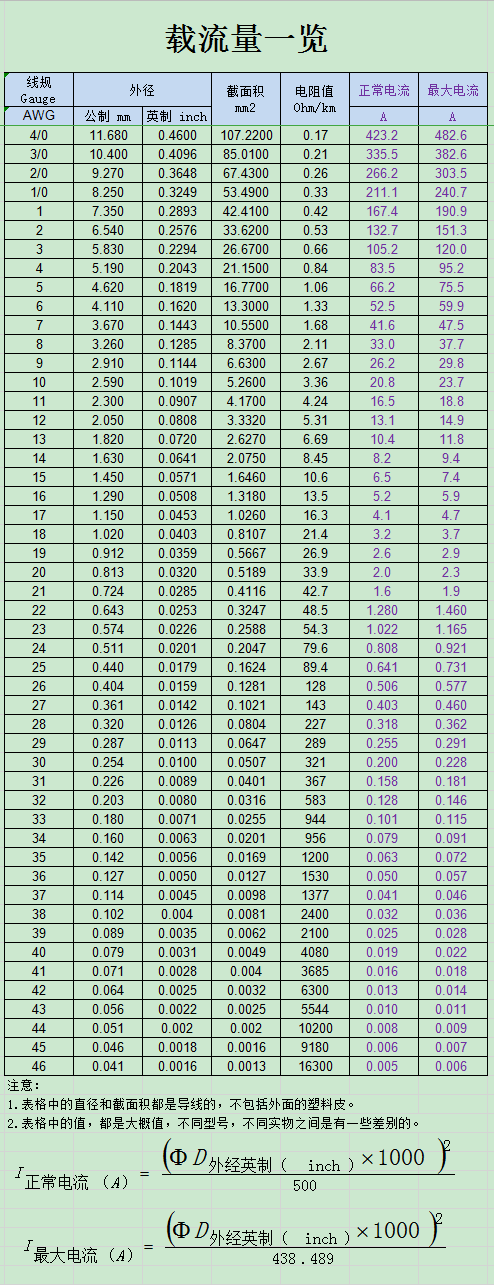

图标查询法:

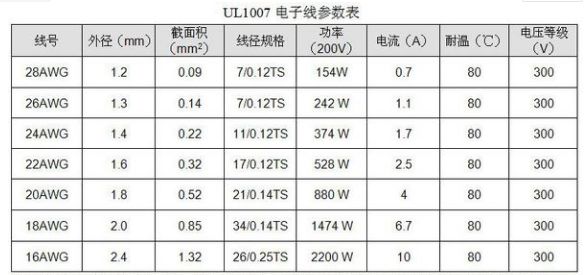

此办法为电子线供给商提供,牢靠性还是蛮高的。
从图中能够看出,载流才能与办法一的值较为接近。
所以自己并不引荐中间那种办法,并做了一个excel表格,便当大家以后查询
